NYKB系列
小型斷路器
（1A-125A）
小型斷路器是一種用于電路保護的設備，通常用于低壓電路中，主要功能是在電路中檢測電流異常（如過載或短路）時迅速切斷電路，以保護電氣設備和人身安全，可以防止電路過載、短路等故障造成的損壞，同時確保電路正常運行。
NYKB系列小型斷路器，能夠在電路異常時迅速切斷電源，保護設備和人員安全，具有穩定的工作性能和長壽命，適合安裝在空間有限的場所，如電器控制柜、家用電器等，多種額定電流和額定電壓可選，以適應不同電路的需求。
NYKB系列小型斷路器
高效的限流和滅弧能力，更安全、更清晰的隔離功能，可靠穩定的過流保護性能。
讓操作更安心
讓用電更安全
讓安裝更便捷
產品規格齊全讓選擇更多樣
NYKB1H系列
NYKB2系列
NYKB3系列
NYKB5系列
| 型號 | 額定電流In (A) | 脫扣曲線 | 沖擊耐受電壓 Uimp(kV) | 分?jǐn)嗄芰?kA) | 額定電壓（V） | 極數 | 模數 （9mm倍數） |
| NYKB1H | 1 | C、D | 4 | 6 | AC 230/400 | 1P、2P、 3P、4P | 2、4、6、8 |
| NYKB1H | 2 | 4 | 6 | ||||
| NYKB1H | 3 | 4 | 6 | ||||
| NYKB1H | 4 | 4 | 6 | ||||
| NYKB1H | 6 | 4 | 6 | ||||
| NYKB1H | 10 | 4 | 6 | ||||
| NYKB1H | 16 | 4 | 6 | ||||
| NYKB1H | 20 | 4 | 6 | ||||
| NYKB1H | 25 | 4 | 6 | ||||
| NYKB1H | 32 | 4 | 6 | ||||
| NYKB1H | 40 | 4 | 6 | ||||
| NYKB1H | 50 | 4 | 6 | ||||
| NYKB1H | 63 | 4 | 6 |
| 型號 | 額定電流In (A) | 脫扣曲線 | 沖擊耐受電壓 Uimp(kV) | 分?jǐn)嗄芰?kA) | 額定電壓（V） | 極數 | 模數 （9mm倍數） | 額定剩余動作電流（mA） |
| NYKB1HL | 6 | C、D | 4 | 6 | AC 230/400 | 1P+N、2P、3 P、3P+N、4P | 5、6、7、8、 10、11、11.5、 13、15 | 30、50、 100、300 |
| NYKB1HL | 10 | 4 | 6 | |||||
| NYKB1HL | 16 | 4 | 6 | |||||
| NYKB1HL | 20 | 4 | 6 | |||||
| NYKB1HL | 25 | 4 | 6 | |||||
| NYKB1HL | 32 | 4 | 6 | |||||
| NYKB1HL | 40 | 4 | 6 | |||||
| NYKB1HL | 50 | 4 | 6 | |||||
| NYKB1HL | 63 | 4 | 6 |
| 型號 | 額定電流In (A) | 脫扣曲線 | 分?jǐn)嗄芰?kA) | 額定電壓（V） | 極數 | 模數 （9mm倍數） |
| NYKB2 | 6 | C、D | 4.5 | AC 230 | 1P+N | 2 |
| NYKB2 | 10 | 4.5 | ||||
| NYKB2 | 16 | 4.5 | ||||
| NYKB2 | 20 | 4.5 | ||||
| NYKB2 | 25 | 4.5 | ||||
| NYKB2 | 32 | 4.5 |
| 型號 | 額定電流In (A) | 脫扣曲線 | 分?jǐn)嗄芰?kA) | 額定電壓（V） | 極數 | 模數（9mm倍數） | 額定剩余動作電流（mA） |
| NYKB2L | 6 | C、D | 4.5 | AC 230 | 1P+N | 4 | 30、50、 100、300 |
| NYKB2L | 10 | 4.5 | |||||
| NYKB2L | 16 | 4.5 | |||||
| NYKB2L | 20 | 4.5 | |||||
| NYKB2L | 25 | 4.5 | |||||
| NYKB2L | 32 | 4.5 |
| 型號 | 額定電流In (A) | 瞬時脫扣電流 | 沖擊耐受電壓Uimp(kV) | 分?jǐn)嗄芰?kA) | 額定電壓（V） | 極數 | 模數（9mm倍數） |
| NYKB3 | 63 | 10In、12In | 6 | 10 | AC 230/400 | 1P、2P、 3P、4P | 3、6、9、12 |
| NYKB3 | 80 | 6 | 10 | ||||
| NYKB3 | 100 | 6 | 10 | ||||
| NYKB3 | 125 | 6 | 10 |
| 型號 | 額定電流In (A) | 脫扣曲線 | 機械壽命（次） | 分?jǐn)嗄芰?kA) | 額定電壓（V） | 極數 | 模數（9mm倍數） |
| NYKB5 | 6 | C、D | 4000 | 10 | AC 230/400 | 1P、2P、 3P、4P | 2、4、6、8 |
| NYKB5 | 10 | 4000 | 10 | ||||
| NYKB5 | 16 | 4000 | 10 | ||||
| NYKB5 | 20 | 4000 | 10 | ||||
| NYKB5 | 25 | 4000 | 10 | ||||
| NYKB5 | 32 | 4000 | 10 | ||||
| NYKB5 | 40 | 4000 | 10 | ||||
| NYKB5 | 50 | 4000 | 10 | ||||
| NYKB5 | 63 | 4000 | 10 |
| 型號 | 額定電流In (A) | 脫扣曲線 | 機械壽命（次） | 分?jǐn)嗄芰?kA) | 額定電壓（V） | 極數 | 模數（9mm倍數） | 額定剩余動作 電流（mA） |
| NYKB5L | 6 | C、D | 4000 | 10 | AC 230/400 | 1P+N、2P、3 P、3P+N、4P | 2、4、6、8 | 30、50、 100、300 |
| NYKB5L | 10 | 4000 | 10 | |||||
| NYKB5L | 16 | 4000 | 10 | |||||
| NYKB5L | 20 | 4000 | 10 | |||||
| NYKB5L | 25 | 4000 | 10 | |||||
| NYKB5L | 32 | 4000 | 10 | |||||
| NYKB5L | 40 | 4000 | 10 | |||||
| NYKB5L | 50 | 4000 | 10 | |||||
| NYKB5L | 63 | 4000 | 10 |
| NYKB1H | 3P | C | 16A | 附加功能 |
| 產品代號 | 極數代號 | 脫扣特性 | 額定電流 | 附加功能 |
| NYKB1H： 小型斷路器 |
1P:1極 2P:2極 3P:3極 4P:4極 |
C型 D型 | 1A 2A 3A 4A 6A 10A 16A 20A 25A 32A 40A 50A 63A |
SD:報警 OF:輔助 OF+OF:雙輔助 OF+SD:輔助+報警 MX+OF:分勵+輔助 MV:過壓脫扣器 MN:欠壓脫扣器 MV+MN:過欠壓脫扣器 |
| NYKB1HL | 3P | C | 16A | 30mA | 附加功能 |
| 產品代號 | 極數代號 | 脫扣特性 | 額定電流 | 剩余電流 | 附加功能 |
| NYKB1HL： 漏電保護斷路器 |
1P+N:1極+N 2P:2極 3P:3極 3P+N:3極+N 4P:4極 |
C型 D型 | 6A 10A 16A 20A 25A 32A 40A 50A 63A |
30mA 50mA 100mA 300mA |
SD:報警 OF:輔助 OF+OF:雙輔助 OF+SD:輔助+報警 MX+OF:分勵+輔助 MV:過壓脫扣器 MN:欠壓脫扣器 MV+MN:過欠壓脫扣器 |
| NYKB2 | 1P+N | C | 16A |
| 產品代號 | 極數代號 | 脫扣特性 | 額定電流 |
| NYKB2： 小型斷路器 |
1P+N:1極+N | C型 D型 |
6A 10A 16A 20A 25A 32A |
| NYKB2L | 1P+N | C | 16A | 30mA |
| 產品代號 | 極數代號 | 脫扣特性 | 額定電流 | 剩余電流 |
| NYKB2L： 漏電保護斷路器 |
1P+N:1極+N | C型 D型 |
6A 10A 16A 20A 25A 32A |
30mA 50mA 100mA 300mA |
| NYKB3 | 3P | 100A | 附加功能 |
| 產品代號 | 極數代號 | 額定電流 | 附加功能 |
| NYKB3： 小型斷路器 |
1P:1極 2P:2極 3P:3極 4P:4極 |
63A 80A 100A 125A |
SD:報警 OF:輔助 OF+OF:雙輔助 OF+SD:輔助+報警 MX+OF:分勵+輔助 MV:過壓脫扣器 MN:欠壓脫扣器 MV+MN:過欠壓脫扣器 |
| NYKB5 | 3P | C | 16A | 附加功能 |
| 產品代號 | 極數代號 | 脫扣特性 | 額定電流 | 附加功能 |
| NYKB5： 小型斷路器 |
1P:1極 2P:2極 3P:3極 4P:4極 |
C型 D型 |
6A 10A 16A 20A 25A 32A 40A 50A 63A |
SD:報警 OF:輔助 OF+OF:雙輔助 OF+SD:輔助+報警 MX+OF:分勵+輔助 MV:過壓脫扣器 MN:欠壓脫扣器 MV+MN:過欠壓脫扣器 |
| NYKB5L | 3P | C | 16A | 30mA | 附加功能 |
| 產品代號 | 極數代號 | 脫扣特性 | 額定電流 | 剩余電流 | 附加功能 |
| NYKB5L： 漏電保護斷路器 |
1P+N:1極+N 2P:2極 3P+N:3極+N 4P:4極 |
C型 D型 | 6A 10A 16A 20A 25A 32A 40A 50A 63A |
30mA 50mA 100mA 300mA |
SD:報警 OF:輔助 OF+OF:雙輔助 OF+SD:輔助+報警 MX+OF:分勵+輔助 MV:過壓脫扣器 MN:欠壓脫扣器 MV+MN:過欠壓脫扣器 |

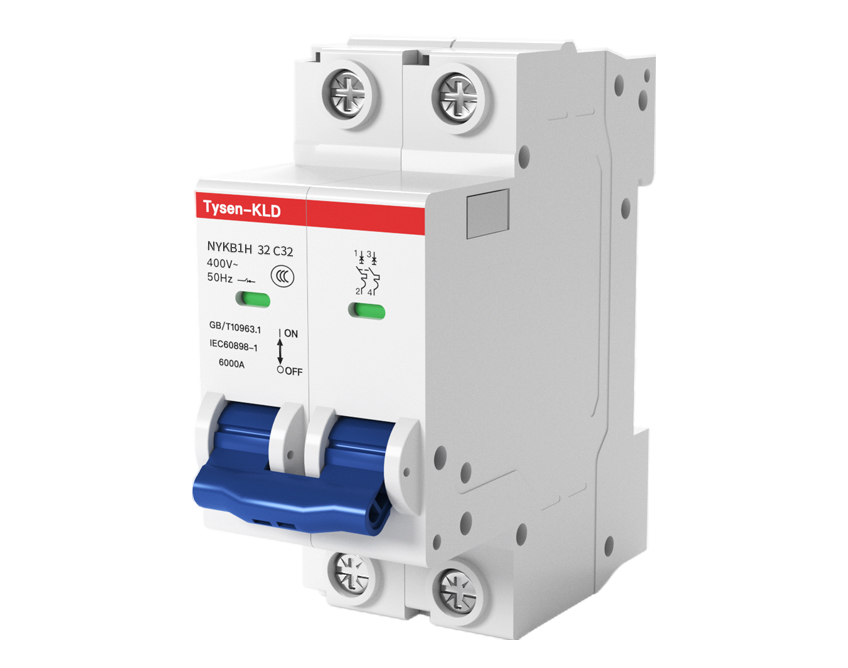

型號：NYKB1H
額定電流In (A)：1、2、3、4、10、16、20、25、32、40、50、63
脫扣曲線：C、D
沖擊耐受電壓 Uimp(kV)：4
分?jǐn)嗄芰?kA)：6
額定電壓（V）：AC 230/400
極數：1P、2P、 3P、4P
模數 （9mm倍數）：2、4、6、8

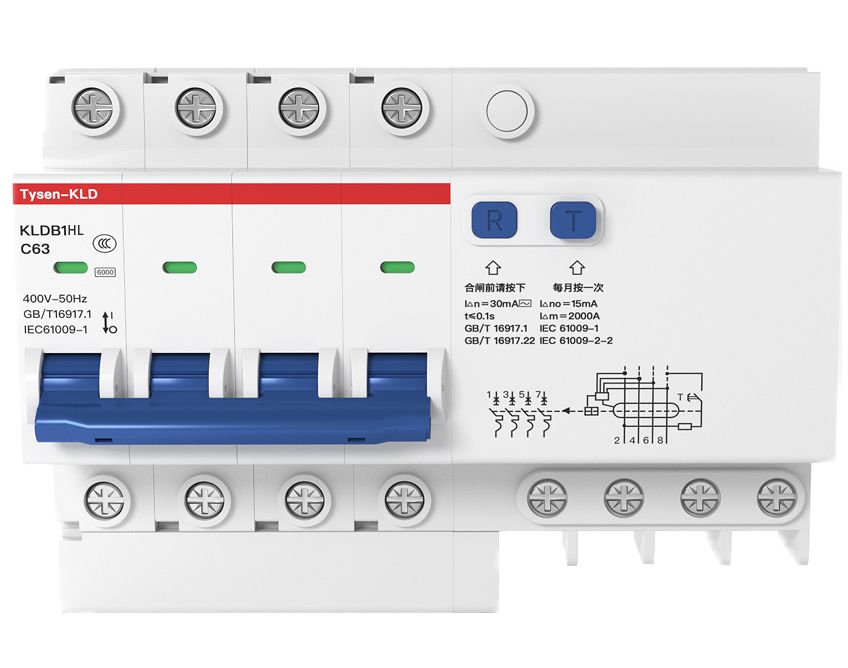

型號：NYKB1HL
額定電流In (A)：6、10、16、20、25、32、40、50、63
脫扣曲線：C、D
沖擊耐受電壓 Uimp(kV)：4
分?jǐn)嗄芰?kA)：6
額定電壓（V）：AC 230/400
極數：1P+N、2P、3 P、3P+N、4P
模數 （9mm倍數）：5、6、7、8、 10、11、11.5、 13、15
額定剩余動作電流（mA）：30、50、 100、300
型號：NYKB2
額定電流In (A)：6、10、16、20、25、32
脫扣曲線：C、D
分?jǐn)嗄芰?kA)：4.5
額定電壓（V）：AC 230
極數：1P+N
模數（9mm倍數）：2
型號：NYKB2L
額定電流In (A)：6、10、16、20、25、32
脫扣曲線：C、D
分?jǐn)嗄芰?kA)：4.5
額定電壓（V）：AC 230
極數：1P+N
模數（9mm倍數）：4
額定剩余動作電流（mA）：30、50、 100、300
型號：NYKB3
額定電流In (A)：63、80、100、125
瞬時脫扣電流：10In、12In
沖擊耐受電壓Uimp(kV)：6
分?jǐn)嗄芰?kA)：10
額定電壓（V）：AC 230/400
極數：1P、2P、 3P、4P
模數（9mm倍數）：3、6、9、12
型號：NYKB5
額定電流In (A)：6、10、16、20、25、32、40、50、63
脫扣曲線：C、D
機械壽命（次）：4000
分?jǐn)嗄芰?kA)：10
額定電壓（V）：AC 230/400
極數：1P、2P、 3P、4P
模數 （9mm倍數）：2、4、6、8
型號：NYKB5L
額定電流In (A)：6、10、16、20、25、32、40、50、63
脫扣曲線：C、D
機械壽命（次）：4000
分?jǐn)嗄芰?kA)：10
額定電壓（V）：AC 230/400
極數：1P+N、2P、3P、3P+N、4P
模數 （9mm倍數）：2、4、6、8
額定剩余動作電流（mA）：30、50、 100、300
產品代號：NYKB1H：小型斷路器
極數代號：1P:1極、2P:2極、3P:3極、4P:4極
脫扣特性：C型、D型
額定電流：1A、2A、3A、4A、6A、10A、16A、20A、25A、32A、40A、50A、63A
附加功能：SD:報警、OF:輔助、OF+OF:雙輔助、OF+SD:輔助+報警、MX+OF:分勵+輔助、MV:過壓脫扣器、MN:欠壓脫扣器、MV+MN:過欠壓脫扣器
產品代號：NYKB1HL：漏電保護斷路器
極數代號：1P+N:1極+N、2P:2極、3P:3極、3P+N:3極+N、4P:4極
脫扣特性：C型、D型
額定電流：6A、10A、16A、20A、25A、32A、40A、50A、63A
剩余電流：30mA、50mA、100mA、300mA
附加功能：SD:報警、OF:輔助、OF+OF:雙輔助、OF+SD:輔助+報警、MX+OF:分勵+輔助、MV:過壓脫扣器、MN:欠壓脫扣器、MV+MN:過欠壓脫扣器
產品代號：NYKB2：小型斷路器
極數代號：1P+N:1極+N
脫扣特性：C型、D型
額定電流：6A、10A、16A、20A、25A、32A
產品代號：NYKB2L：漏電保護斷路器
極數代號：1P+N:1極+N
脫扣特性：C型、D型
額定電流：6A、10A、16A、20A、25A、32A
產品代號：NYKB3：小型斷路器
極數代號：1P:1極、2P:2極、3P:3極、4P:4極
額定電流：63A、80A、100A、125A
附加功能：SD:報警、OF:輔助、OF+OF:雙輔助、OF+SD:輔助+報警、MX+OF:分勵+輔助、MV:過壓脫扣器、MN:欠壓脫扣器、MV+MN:過欠壓脫扣器
產品代號：NYKB5：小型斷路器
極數代號：1P:1極、2P:2極、3P:3極、4P:4極
脫扣特性：C型、D型
額定電流：6A、10A、16A、20A、25A、32A、40A、50A、63A
附加功能：SD:報警、OF:輔助、OF+OF:雙輔助、OF+SD:輔助+報警、MX+OF:分勵+輔助、MV:過壓脫扣器、MN:欠壓脫扣器、MV+MN:過欠壓脫扣器
產品代號：NYKB5L：漏電保護斷路器
極數代號：1P+N:1極+N、2P:2極、3P:3極、3P+N:3極+N、4P:4極
脫扣特性：C型、D型
額定電流：6A、10A、16A、20A、25A、32A、40A、50A、63A
剩余電流：30mA、50mA、100mA、300mA
附加功能：SD:報警、OF:輔助、OF+OF:雙輔助、OF+SD:輔助+報警、MX+OF:分勵+輔助、MV:過壓脫扣器、MN:欠壓脫扣器、MV+MN:過欠壓脫扣器
